Controllo accessi RFID su bus RS-485

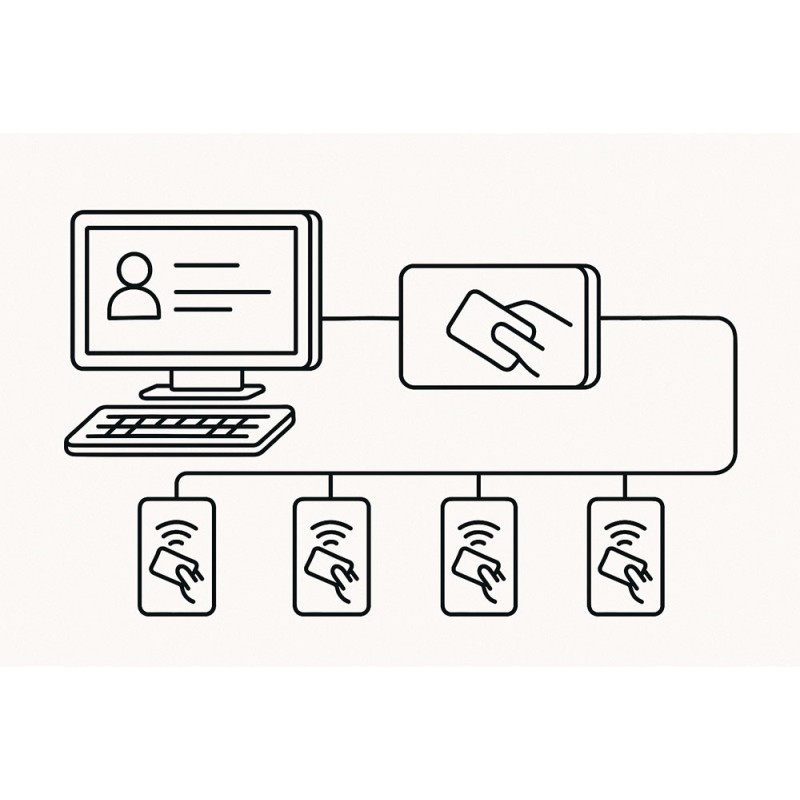

01 — Come funzionaGestione dal PC, intelligenza nei lettori

Un PC connesso al bus RS-485 gestisce tutto il sistema: la centrale con lettore locale crea le chiavi, i lettori sui varchi controllano serrature, luce di cortesia e stato porta. Non c'è limite alle card gestibili dal software.

02 — I lettoriOgni lettore è un piccolo controller

• Due relè: uno per la serratura, uno per la luce di cortesia a 220V.
• Due ingressi: micro porta (interrompe il comando serratura) e comando luce.
• Memoria locale di 105 card: il varco funziona anche senza connessione al bus.
• Pannello in vetro TR20 nelle varianti tastiera numerata, solo RFID o tasca interna.

03 — Risparmio energeticoCarichi attivi solo a card inserita

Con la tasca interna i carichi della camera — climatizzazione, luci, prese — si attivano solo quando la card è presente nell'ambiente. Il lettore riconosce esclusivamente le card del sistema, ignorando carte di credito, documenti e tessere generiche.

04 — Sicurezza e tracciabilitàContatto in sicurezza e log degli accessi

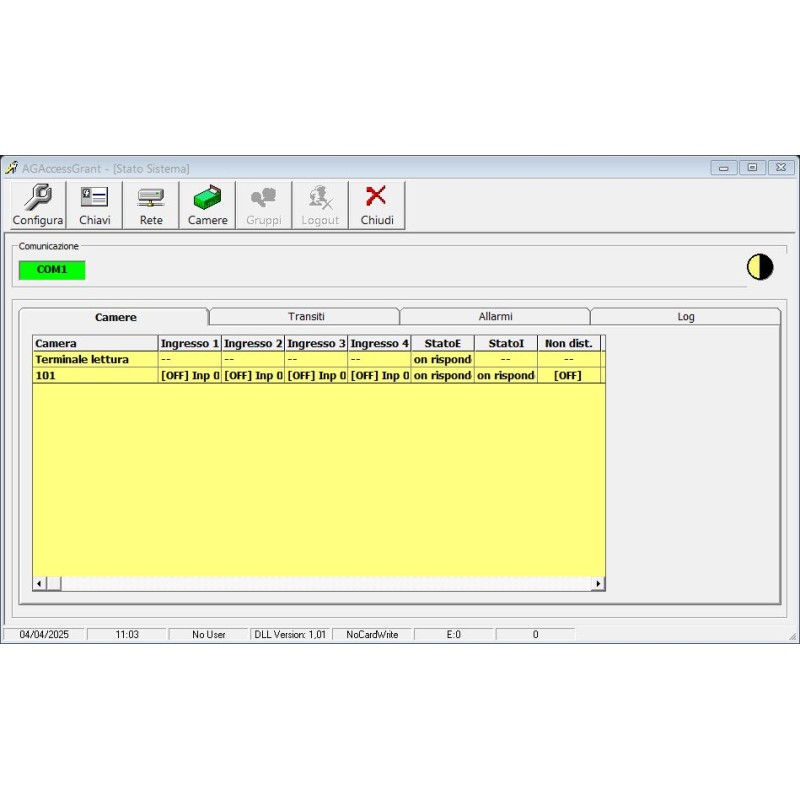

Per i varchi che richiedono un contatto in sicurezza non gestito dal lettore è disponibile un modulo opzionale da collegare sul bus. Il software registra log dettagliati degli accessi, compatibili con software esterni.

05 — Cosa includePronto da installare

• Software di gestione per PC.
• Centrale USB-RS485 con lettore locale per la creazione delle chiavi.
• Alimentatore 12V per la centrale.
• A parte: lettori TR20, cavo twistato da 120 Ohm e alimentatori 12V dei lettori.

In immaginiIl sistema e i suoi componenti
